Собственно, для чего это всё: кто-то скажет, мол, можно приобрести себе
bluetooth-гарнитуру с bluetooth-адаптером в комплекте и при
необходимости подключать адаптер к PSP, а саму гарнитуру использовать с
телефоном или плеером. Это конечно так, и именно так я и использовал её.
НО! Лично мне стало лень таскать с собой кучу
переходников для зарядки
всех аккумуляторов (сама PSP, «уши» и BT-адаптер), да и «хвост»,
болтающийся снизу PSP выглядит как-то не очень. На руках у меня имелся
BT-адаптер Plantronics, но при
вскрытии сего девайса оказалось, что он
великоват...
Я выжидал время и продумывал различные варианты, вплоть до установки BT-адаптера в корпус UMD-диска и вывода пружинящих контактов в отсек для дисков. Однако нежелание отказываться от UMD-привода было для меня принципиальным. Спустя некоторое время я заполучил себе адаптер Philips и, наконец, принялся за «доработку» своей PSP. В конечном итоге я получил консоль и BT-адаптер в одном корпусе с единым аккумулятором и возможностью в момент игры или прослушивания музыки принимать звонки.
Итак, приступим!
Что понадобится:•
PSP Slim – почему она – да потому, что у
неё абсолютно другая начинка, в отличии от Fat, и внутри у неё под
картой памяти достаточно места;
• BT-адаптер от любой гарнитуры, я взял Philips, модель не помню. Отдельные адаптеры (например Prolife) очень большие;
•
Провода разного цвета и чем тоньше, тем лучше, поскольку места для них
мало, а проводов много. Для этих целей была разобрана проводная
гарнитура от Nokia, там много длинных разноцветных проводочков;
• Кнопка, 2-контактная, замыкающая, которой будет включаться/выключаться BT-адаптер;
•
2-позиционный переключатель как минимум на 3 пары контактов. У меня на
4, хотя вполне возможно подойдёт и на одну пару. Вот только я собирал по
максимуму, и возможности в дальнейшем экспериментировать не вижу.
Пример буду приводить так, как собрано у меня. Именно переключатель
играет важную роль, т.к. адаптер будет встроен и надо будет как-то на
него передавать сигнал, иначе говоря, имитировать подключение штекера
mini-jack. Получается, в одном положении играют динамики PSP, в другом –
звук идёт на BT-адаптер. При подключении наушников положение
переключателя значения не имеет;
• Скотч малярный (в качестве изоляционного и крепёжного материала);
• Паяльник, олово, канифоль, зажигалка или спички для зачистки проводов;
• Сверло для того, чтобы высверлить отверстие под кнопку;
• Нож или надфиль для вырезания отверстия под переключатель;
• Отвёртка, чтобы
разобрать саму PSP;
•
Светодиод, который я лично пристроил вместо индикатора HOLD. Он призван
показывать состояние BT-адаптера. У меня он белый, несмотря на то, что
на самом адаптере он «красный и синий» в одном. Просто, пытаясь выпаять
его из адаптера, он пришёл в негодность. Пришлось искать любой
подходящий.
• СОВЕРШЕННО ПРЯМЫЕ РУКИ! РАБОТА ПРЕДСТОИТ ТОНКАЯ!
Если всё готово, голова трезвая и, как было уже сказано – руки прямые, то можно начинать.Для
начала, разбираем BT-адаптер и отпаиваем провода, идущие на гнездо
зарядки. Контакты можно не запоминать, они больше не понадобятся,
поскольку адаптер будет питаться от аккумулятора самой PSP. Далее
отпаиваем аккумулятор BT-адаптера, а на его место припаиваем 2 провода:
красный на место плюсового контакта аккумулятора, чёрный – на место
минусового соответственно. Провода лучше брать длиной не менее 15 см.
Лучше потом отрезать, чем перепаивать несколько раз. Если рискуете
перемкнуть контакты паяльником, то лучше сначала отпаять аккумулятор, а
потом штекер зарядки.
Дальше выпаиваем провод со штекером
mini-jack. Провода отпаиваем по одному, чтобы не перепутать, а на их
место припаиваем приготовленные цветные провода. На каждый контакт –
свой цвет, и лучше всё это записать. Цвет каждый подбирает, как хочет.
Стандартно: левый – белый, правый – красный и земля – чёрный, но красный
с чёрным уже используются, по этому берём другие. Важно не перепутать
сигнал с землёй. На «землю» припаиваем 2 провода, т.к. один пойдёт на
звуковую плату PSP, а второй на переключатель. Точно так же выпаиваем
кнопку включения/выключения адаптера. Как правило, она имеет 4 ножки, но
на плате контакты идут 2х2, т.е. дублируются. Сделано, по-видимому, для
того, чтобы кнопка держалась крепче на плате. К контактам на плате
подпаиваем провода одного цвета, здесь полярность значения не имеет.
Дальше
самое сложное. Тому, кто хочет сохранить родной светодиод (в моём
случае, как я уже говорил, красный с синим), тому удачи! Лично я из
своей практики понял – лучше выпаять оригинальный, всё равно повредится.
Выпаиваем светодиод. Он двойной: синий – рабочее состояние, красный –
состояние зарядки аккумулятора. Красный в дальнейшем не понадобится
вообще, а вот синий нужен. Более того: диод – полупроводник и полярность
контактов имеет значение. Поэтому проводки припаиваем разного цвета. С
адаптером закончили.

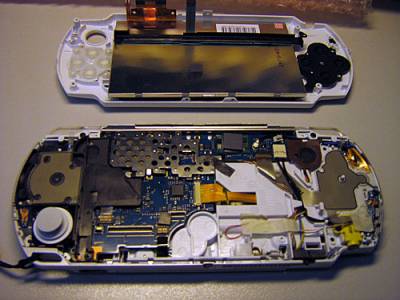

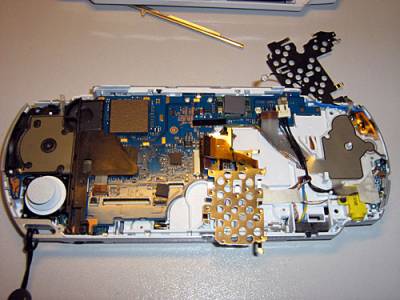

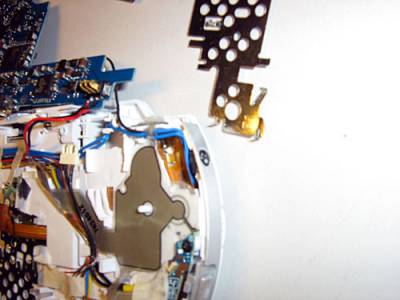

Разбираем PSP до звуковой платы, т.е.
практически полностью. Контакты шифтов я не снимал, а просто отогнул
вверх. На фото уже всё собрано. В момент первой сборки не было
возможности сфотографировать.

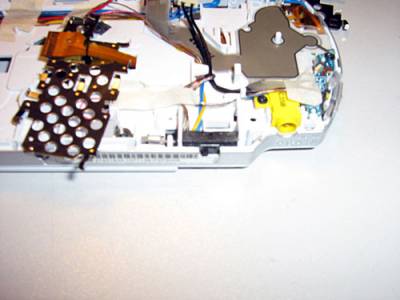

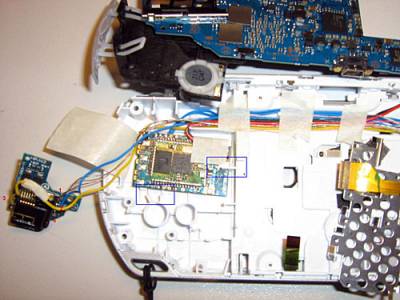

Чтобы плата адаптера уместилась в корпус надёжно, я немного подрезал
корпус в местах, отмеченных синими прямоугольниками. Места для неё там
предостаточно, карте памяти она нисколько не мешает. Штекер, впаянный

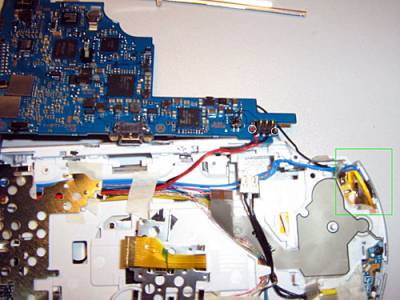

на звуковую плату PSP, имеет 4 контакта. На фото: 1 – левый, 2 – правый,
4 – земля, 3 – тоже земля, которая в замкнутом положении с 4-м
контактом отключает динамики PSP. К 1, 2 и 4 припаиваем длинные провода,
а к 3 один из проводов «земля» от BT-адаптера. Звуковую плату можно
ставить на место.

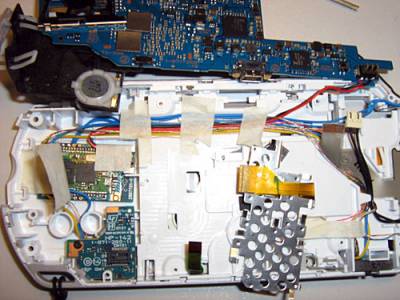

Дальше устанавливаем плату BT-адаптера и сверху заклеиваем её скотчем.
Так же скотчем крепим к корпусу провода и ставим на место джойстик и

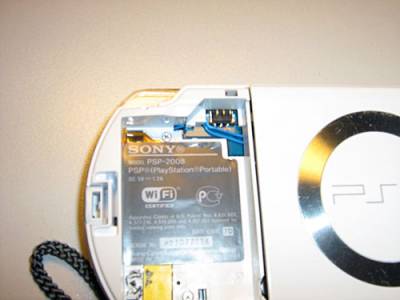

«большую железку». Теперь приступаем к «питанию». Красный и чёрный
провода припаиваем точно так же, как на рисунке.
Далее кнопка включения/выключения питания адаптера. Я её установил под
антенной
Wi-Fi. Хотя кому как понравится, кто где найдёт свободное
место. Делаем отверстие под кнопку. Я делал отдельно в серой накладке и
отдельно в корпусе. Причем, в корпусе отверстие диаметром больше, т.к.
кнопка имеет края и именно отверстии меньшего диаметра в накладке не
даёт вывалиться кнопке.
Перед установкой кнопки подпаиваем к ней провода. У меня провода на
кнопку толстые, поэтому проходят они в аккумуляторном отсеке, чтобы не
мешали материнской плате. Аккумулятору это нисколько не повредит.
Оставшиеся провода проводим параллельно проводу от штекера питания.
Затем можно установить материнскую плату, левые кнопки, маленькую
железку и шифты.
Осталось немного. А именно: звуковые провода, которые идут от звуковой
платы и BT-адаптера, припаиваем к переключателю так, чтобы: в положении 1
ни один провод не был замкнут, а в положении 2 – левый от PSP
замыкается с левым от BT, правый с правым, а земля с землёй. Именно в
положении «2» сигнал будет идти на BT-адаптер.

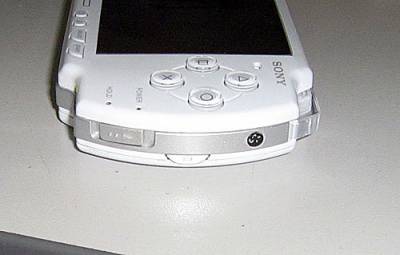

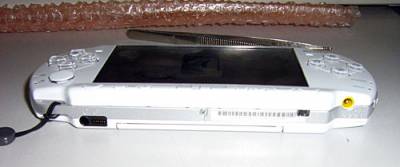

Идеальное место для переключателя – там, где у «толстушки» стоял правый
динамик. Я вырезал часть корпуса, немного больше, чем крайние положения
переключателя, чтобы можно было нормально переключать, поскольку сам
переключатель не выходит за нижнюю границу PSP.
Почти всё.

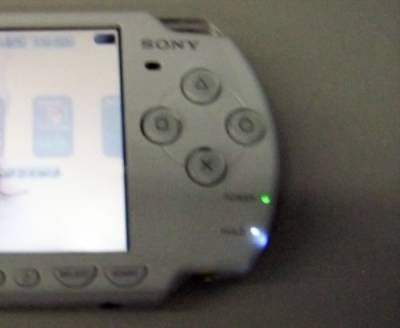

Остался светодиод. Он у меня просто висит на проводах точно под
отверстием HOLD. Для этого была немного подрезана клавиша HOLD. Здесь
важно сохранить полярность диода, иначе он не будет светиться.
Ну вот и всё. Собираем.
Сдвигаем переключатель в положение «2», активируем BT-гарнитуру в режим
поиска, нажимаем и удерживаем клавишу включения нашего BT-адаптера.
Через некоторое время они будут сопряжены. Можно включать саму PSP и
наслаждаться музыкой без проводов.
Из опыта: В
Patapon играть
немного сложно, поскольку звук идёт с некоторой задержкой, в других
нормально, хотя с проводами иногда лучше. В режиме видео – не пробовал,
т.к. видео смотрю на большом экране. Зато с музыкой просто отлично!
