Тип PSP: Slim

Что получаем в итоге модификации:

1) Один слот MS Duo (остался на месте, рабочий)
2) Два слота SDHC
3) Удобную замену карт: плата приподнимается механизмом открытия UMD отсека
4) Индикацию питания
5) Замену и переключение карт без выключения PSP

Удаленные детали:

1) Привод UMD
2) Отпаянный четырехконтактный переключатель на мат. плате

Пошаговое руководство:

Для начала я разобрал PSP до мат. платы. Для удобства выпаял временно разъём MS Duo, и отпаял переключатель (на фото он справа) отвечающий за наличие диска в UMD приводе (он нам будет мешать при прокладке шлейфа).

Снимаем UMD привод, откладываем его. Нам понадобится пара резиновых прокладок и болтики.

Подбираем шлейф как показано на фото, с десятью как можно более тонкими контактами. Я не нашёл на 10, поэтому поставил на 11, один контакт получился резервным и в дальнейшем его можно будет задействовать. Совет: ищите шлейфы в старых оптических приводах, выбирайте помягче. Сразу же подыщите разъём, чтобы поставить со стороны изготавливаемой платы.

Паяем шлейф и заодно припаиваем MS Duo слот обратно, если отпаивали. Собираем всё обратно, шлейф у нас будет проходить в том месте, где проходил шлейф UMD привода.

Подготавливаем детали: у вас должно быть: плата адаптера, 2 разъёма SD карт, разъём под шлейф, ну и пара переключателей (очень маленьких).

Следующий шаг – проверка работоспособности шлейфа. Собираем на весу проверочный вариант нашего адаптера и проверяем как работает шлейф.

Наступает самая сложная часть процесса. Её сделают либо профессионалы, либо тот, кто дружит с детства с паяльником (как я). Будем изготавливать печатную плату в домашних условиях.

Первым делом подготавливаем текстолит с одной стороны покрытый фольгой (хотя можно и с двух сторон), толщиной не более 1мм. Если такого нет, можно взять потолще и с помощью ножа расслоить до нужной толщины. Я, например, так и сделал. Готовая заготовка:

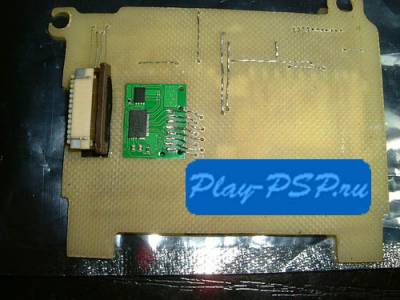

Проверяем как входит в паз наша плата адаптера. Я решил сделать именно паз, так как место сильно ограниченно, и так адаптер будет лучше защищён. Сделать такой паз нетрудно: нужна только дрель, надфили (плоский, круглый), да ножовка по металлу.

Наступает черёд рисовать токопроводящие дорожки на нашей будущей плате. Я рисовал на компьютере с помощью программы Sprint-Layout 4.0 русская версия, очень удобно. Кому интересно, могу файл выложить с нарисованными дорожками. Как только нарисовали, печатаете на лазерном принтере на фото или матовой бумаге. Дальше перегоняем тонерные дорожки на нашу плату и травим в растворе.

Этот пункт очень сложный, поэтому если вы не уверены в своих силах, попросите того, кто в них уверен . Более детальную информацию по теме создания печатных плат можно без труда найти в интернете. Почитайте, будет интересно. Я использовал для травления хлорное железо в порошке. Травилось примерно полчаса.

Плата вытравлена, тонер смыт ацетоном. Сейчас нам надо залудить все дорожки во избежание возникновения коррозии. Как вариант: можете покрыть плату лаком, оставляя лишь места, в которых надо паять. Если у вас односторонняя плата, не забудьте сразу установить все необходимые перемычки.

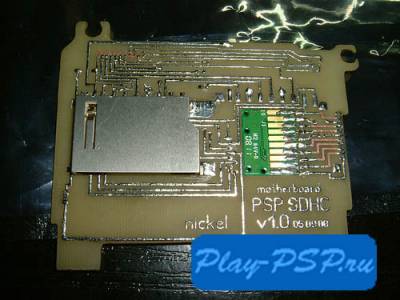

Паяем адаптер и разъём для шлейфа. Паяем один разъём слева от адаптера и проверяем как работает с одним разъёмом, потом паяем второй разъём (тот, что будет над адаптером). Проверяйте каждый этап, проверяйте адаптер, доступ к нему будет закрыт после того как установите второй слот. Также у меня возникла проблема, которую я долго не мог выявить:
обратите внимание на ваши разъёмы и на то, как там двигаются контакты при вставке SD карты. У меня получилась ситуация, при которой один контакт вставленной карточки выходил за корпус разъёма на 0.5 миллиметра и тем самым замыкал так неудачно проходящую под ним дорожку. В итоге происходило замыкание сигнальных линий, и карта не работала. Проблему решил установкой прокладки под разъём (вырезал из антистатического пакетика).

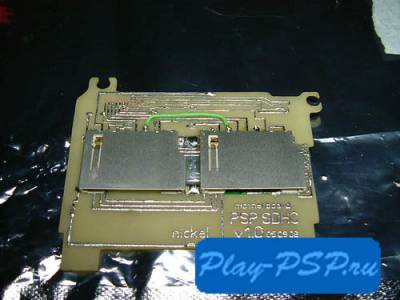

Вставьте обе карточки и проверяйте на работоспособность. На плате я так же установил резистор и светодиод, извлеченный из картридера, послужившего донором для SD слота. Резистор 100 Ом (можно поставить побольше), светодиод планарный напаянный непосредственно на плату без ножек. Индицирует подачу напряжения на всю плату с разъёмами.

Завершающий этап - установка платы в отсек. Крышку отсека полностью снимать необязательно, достаточно снять с левого края и прикрутить плату на 2 болтика (понадобятся те самые болтики и 2 прокладки). Левый болтик прикручивается легко, а вот правый будет немного мешать закрытию крышки, поэтому то место, где будет происходить контакт крышки с болтом, подпилите или снимите пластмассу с помощью лезвия. Одного миллиметра будет достаточно. Теперь крышка будет закрываться полностью. Чтобы плата приподнималась при открытии, вставьте под неё металлическую планку, которая была с крышкой отсека.

Переключатели пока временно припаял на проводках. Включаем и убеждаемся, что всё работает как надо, проблем с закрытием не наблюдается.
